雄克产品解读 | ROTA TP气动卡盘的使用方法

来源 : www.fanchengrobot.com   发布时间 : 2020/4/21 18:00:00

气动卡盘应用领域广泛,如车床、钻床、加工中心,焊接设备和其它专用设备。与液压卡盘相比,气动卡盘无需额外配套设备,动力源更清洁,同样适用于自动化行业应用。雄克气动卡盘ROTA TP可用于旋转应用,ROTA TPS用于加工中心上固定使用,TB系列主要用于石油行业的管道加工。


雄克ROTA TP气动卡盘内部集成了驱动气缸和保压功能。在不适合使用液压系统的机床或自动化产线上,只需要通过配气环供气,即可实现工件自定心夹紧。配气环断气后,卡盘双向保压阀可保持卡盘气缸内压力,确保加工过程中卡盘夹持力稳定可靠。


当自动化产线需安全监测时,ROTA TP卡盘还可选配RSS-P1夹持力无线监测。


ROTA TP卡盘RSS-P1无线监测系统细节说明

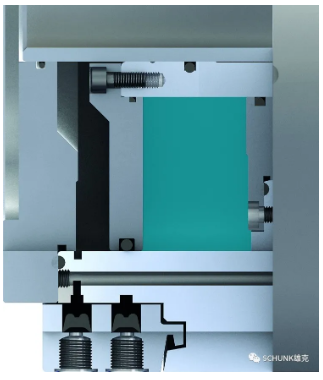

ROTA TP卡盘工作原理

雄克ROTA TP气动卡盘的配气环能够防止气源管路的缠绕。


当配气环内部通气时,内部异型密封圈会受压力变形,抱紧在卡盘主体外径上,压缩空气通过异型密封圈内的气孔导入到卡盘中,驱动卡盘动作。


配气环停止通气后,卡盘内部保压阀保压,将活塞腔内压缩空气永久保持,这样就可以保证卡盘始终保持夹紧或松开状态的夹持力。


配气环内部异型密封圈受材料本身的特性回弹,与卡盘外径脱离,回弹到初始位置。异型密封圈与卡盘主体不产生任何旋转干涉。


配气环的安装

雄克ROTA TP气动卡盘主体部分可以旋转,而外部配气环是不可转动,所以在安装时需要在外侧做一个安装支架,将配气环固定住,防止配气环旋转偏磨损坏。雄克ROTA TP卡盘配气环提供三种固定安装方案:


1 拨叉式的固定方式

只适合卡盘不转动或转速很低的场合使用。


2 连接环的固定方式

适合所有转动与不转动的场合,推荐用这种方式固定。


3 侧向锁紧式

在特定场合使用。


使用注意事项


在旋转过程中不需要持续通气,正常使用情况下,雄克ROTA TP卡盘在旋转期间,禁止通气驱动卡盘,持续通气会损坏配气环和固定支架。

保持驱动气压充足,若卡盘驱动气压降低会导致卡盘夹持力减小,这时最大旋转速度也会相应降低。

维护简单便捷,三个基爪上各有一个润滑专用注油嘴,雄克提供卡盘专用润滑油脂LINOMAX,建议每20小时分别注油润滑一次。


公司简介


SCHUNK 公司于 1945 年由 Friedrich Schunk 创立,开始是一个机械车间,在其子 Heinz-Dieter Schunk 的领导下,现已发展成为抓取系统和夹持技术领域的专家和全球市场有力竞争者。目前,公司由家族第三代成员 Henrik A. Schunk 和 Kristina I. Schunk 兄妹经营。


九家工厂和 34 家直属分公司,超过 3,500 名员工,以及遍布全世界超过 50 个国家和地区的分销合作伙伴,保证了密集的市场。凭借 11,000 种标准组件, SCHUNK 一站式为全球市场提供类型广泛的抓取系统和夹持技术;凭借 2,550 种 SCHUNK 机械手,向市场提供全面的标准机械手组件产品系列。整个抓取系统组合包含超过 4,000 个组件。


最重要的购买者是那些拥有装配、搬运和金属切削工艺的制造型企业。客户群包括机械工程、机器人、自动化和装配搬运人员,以及主要的汽车品牌及其供应商。2012 年以来,传奇门将延斯·莱曼一直是 SCHUNK 团队的一份子,传达安全、精密抓取和夹持技术的品牌形象。
